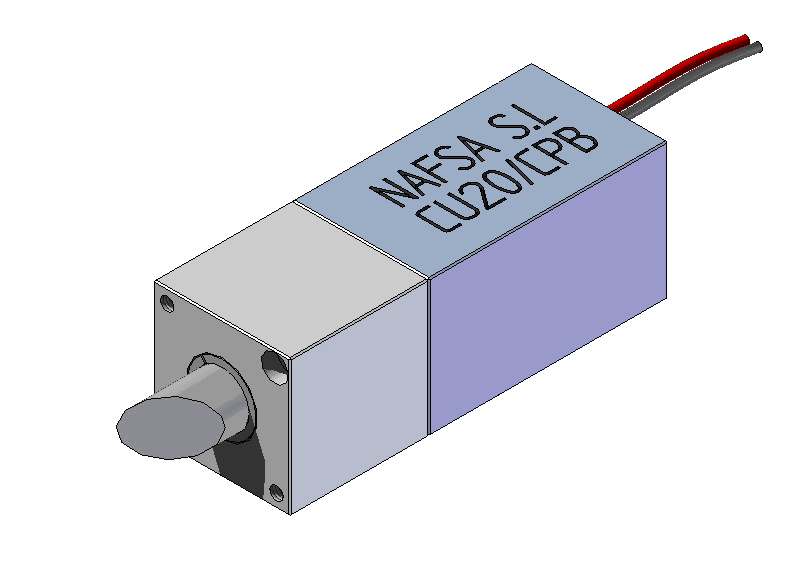

CU20/CPB

双极安全

3D模型
询问报价

防护等级：IP40

绝缘级别：Y (90°C)

特殊要求电压: 3,3.6,5,6,9,12;24;48Vdc

负载周期 ED:25%

20°C 时的额定功率 (W): 12W

标准行程 ”s”：7.5 ± 0.3mm

工作温度与室温差别ΔV31: 70°C

轴重量: 19g

电磁铁重量: 90g

最小通电时间：20ms

内置复位弹簧：是

A位置最大力：2000N

B位置最大力：750N

参考文件:

电磁安全螺栓目录 一般目录

它是基于CU20CP模型的双稳态锁紧螺栓。其中初始位置（解锁）到最终位置（锁定）的移动 是通过电磁力实现的。 返回初始位置是通过反向极化脉冲加上外力或通过内置弹簧实现的。 双稳态螺线管有两个工作和保持位置无电压。 一个将由永磁体系统保持，另一个将由复位弹簧 或外力保持。 螺栓具有防旋转系统和前后、侧向固定装置的滑套，并 且已加固导向装置，以在出现径向应力时提供正确的性 能。 推压力行程曲线
